紙基材是涂附磨具最早使用的材料，也是最容易得到的材料，以紙作為基材的砂帶在早期砂帶磨削應(yīng)用中占有一定的比重。因紙基表面平整且致密性好，易制作細(xì)粒度砂帶，目前在一些精密磨削中仍有應(yīng)用。制造砂帶和涂附磨具所用的原紙，是用特別結(jié)實(shí)而富有彈性的纖維制成。它的特點(diǎn)是基材表面平整，伸長(zhǎng)率小、基材處理簡(jiǎn)單，制作成本相對(duì)較低。

圣疊砂帶,寬砂帶,鋯剛玉砂帶,碳化硅砂帶,堆積磨料砂帶,陶瓷磨料砂帶,棕剛玉砂帶

原紙的品種規(guī)格很多，它們的質(zhì)量，主要是由下列一些物理機(jī)械性能指標(biāo)來(lái)表示的，砂帶和涂附磨具磨具對(duì)原紙的要求也是用這些指標(biāo)來(lái)表示的。

1)定量。

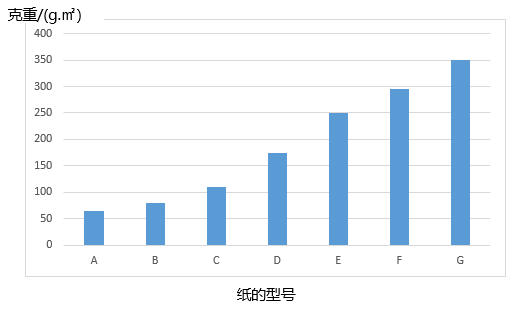

也稱定量重，指每平方米紙的重量，單位為g/m2。這是一項(xiàng)對(duì)于涂附磨具原紙非常重要的指標(biāo)，它在很大程度上影響著紙基材的其他物理機(jī)械性能。因此，涂附磨具原紙也是按定量來(lái)分類的(見(jiàn)圖2.5.)。根據(jù)原紙的定量不同，涂附磨具原紙一般可分為A、B、C、D、E、F等幾個(gè)等級(jí)，A型最輕，F(xiàn)型最重。頁(yè)狀砂紙，水砂紙一般采用輕型紙。細(xì)粒度采用輕型紙，柔軟性好;粗粒度砂紙和砂帶采用重型紙，高強(qiáng)度，原紙具體用途見(jiàn)表1。

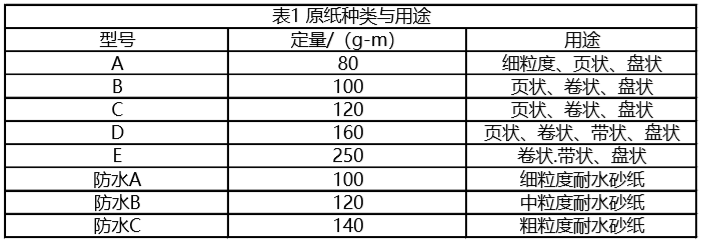

原紙種類與用途

2)厚度。

紙樣在一定壓力下直接測(cè)出的厚度，以毫米表示。測(cè)量是在紙張厚度計(jì)上進(jìn)行的，測(cè)量面積為(2±0.2)cm2，壓強(qiáng)為(10.0±1.0)N/cm2。一般來(lái)說(shuō)，紙的厚度大，強(qiáng)度就高，但若為了增加強(qiáng)度而不適當(dāng)?shù)卦黾雍穸?，將降低原紙的柔軟性。涂附磨具用紙的厚度一般?.2~0.4mm。

3)緊度。

每立方厘米原紙的重量，單位為g/cm3。在定量相同時(shí)，緊度大，厚度則小，紙張結(jié)構(gòu)緊密，強(qiáng)度大，但易折斷;相反，若緊度小，厚度則大，紙張結(jié)構(gòu)松，較柔軟，但也會(huì)帶來(lái)吸膠量大的缺點(diǎn)，因此涂附磨具的緊度應(yīng)選擇適中。緊度是通過(guò)定量和厚度計(jì)算出來(lái)的，關(guān)系如果下：

緊度D=定量W/(厚度d×1000)

圣疊砂帶,寬砂帶,鋯剛玉砂帶,碳化硅砂帶,堆積磨料砂帶,陶瓷磨料砂帶,棕剛玉砂帶

4)縱向和橫向。

與造紙機(jī)平行的方向稱為縱向，與之垂直的方向稱為橫向。由于很多指標(biāo)都分縱橫向，因此在測(cè)試前必須弄清紙的縱橫向。

5)正面與反面。

原紙分為兩個(gè)表面，原紙貼向造紙機(jī)銅網(wǎng)的一面稱為反面或網(wǎng)面，另一面則稱正面或光面。

6)抗張強(qiáng)度。

表示紙所能承受的最大張力(N)。它可以用三種形式表示：

絕對(duì)抗張力(N)——以按原紙標(biāo)準(zhǔn)所規(guī)定的試樣寬度，在抗張強(qiáng)度測(cè)定器上直接測(cè)得的樹(shù)脂表示。

裂斷長(zhǎng)(m)——紙由于本身的重量而斷裂的長(zhǎng)度，實(shí)際上它是按下式計(jì)算出來(lái)的。

裂斷長(zhǎng)(m)=試樣的絕對(duì)抗張力(g)/[試樣寬度(m)×試樣的定量(g/m2)]

單位橫截面上的抗張力(N/cm2)按下式計(jì)算：

單位界面的抗張力(N/cm2)=試樣的絕對(duì)抗張力(N)/試樣的橫截面積(cm2)

涂附磨具所用原紙的抗張強(qiáng)度是一個(gè)非常重要的機(jī)械性能指標(biāo)，它對(duì)于生產(chǎn)和使用都是非常重要的。

7)伸長(zhǎng)率。

表示紙收到拉力直至斷裂時(shí)的身長(zhǎng)，以對(duì)原紙?jiān)嚇娱L(zhǎng)度的百分率來(lái)表示。一般來(lái)說(shuō)原紙的伸長(zhǎng)率都是很小的。

圣疊砂帶,寬砂帶,鋯剛玉砂帶,碳化硅砂帶,堆積磨料砂帶,陶瓷磨料砂帶,棕剛玉砂帶

8)耐破度。

指紙?jiān)趩挝幻娣e上鎖能承受的、均勻的、增大的最大壓力。單位是N/cm2，這是“決定耐破度”，簡(jiǎn)稱耐破度;相對(duì)耐磨度是絕對(duì)耐磨度換算成定量為100g/cm2的紙的耐破度，計(jì)算公式為：

相對(duì)耐破度(N/cm2)=試樣的耐破度×100/試樣的定量

耐破度世界上是強(qiáng)度和脆性的反映，涂附磨具中所使用的原紙對(duì)耐破度應(yīng)給與足夠的重視。

9)撕裂度。

是指撕裂預(yù)先切口的紙至一定長(zhǎng)度所需的力，以g表示，它也是反映紙的強(qiáng)度和脆性的一項(xiàng)重要的機(jī)械性能指標(biāo)。

10)耐折度。

指紙?jiān)谝欢◤埩λ艹惺芡鶑?fù)180°的折疊的次數(shù)(至斷裂為止)。它反映了紙的脆性，即耐柔折的能力，它主要取決于纖維本身的強(qiáng)度，與厚度、緊度也有密切關(guān)系。

11)水分。

亦稱濕度，指原紙?jiān)嚇釉?00~106℃下烘干至恒重對(duì)所減少的重要與試樣原重量之比，以百分率表示。

12)灰分。

指紙樣灼燒之后殘?jiān)闹亓颗c試樣絕對(duì)重量之比，以百分率表示。

13)纖維配比。

是指造紙時(shí)，對(duì)紙漿原料的選擇，幾種紙漿原料混合的比例稱為纖維配比。不同的紙，各種性能要求不同，纖維配比也不同。涂附磨具原紙一般均采用100%未漂白的硫酸鹽木漿。

14)層間強(qiáng)度。

預(yù)先用尖刀將試樣剖開(kāi)，用拉力機(jī)夾住剖開(kāi)的兩頭，準(zhǔn)確測(cè)量其拉力，單位N/mm。它對(duì)涂附磨具用紙，尤其是砂帶原紙是一項(xiàng)重要的指標(biāo)。

15)透氣性。

采用透氣性測(cè)定儀，測(cè)定一定量空氣通過(guò)原紙?jiān)嚇拥臅r(shí)間(min/ml)，或一定時(shí)間通過(guò)試樣的空氣體積(ml/min)。透氣性在一定程度上反映了原紙纖維的緊密程度和原紙的滲透性。

16)吸水性。

采用吸水性測(cè)定儀，測(cè)定一定時(shí)間、一定面積試樣的吸水量，單位為g/m2。它也在一定程度上反映原紙的緊密程度和滲透性。
